NanoC6 と ENV-Pro で空気質をモニターする

Cover Image for NanoC6 と ENV-Pro で空気質をモニターする

今年は日本歴代最高気温を大幅更新する異例の猛暑が続いていたので、熱中症対策も兼ねて夏の電子工作としてNanoC6Unit ENV-Pro で空気質モニターのプロトタイプを作成する

今回の環境

TL;DR

1. Arduino IDE のインストール

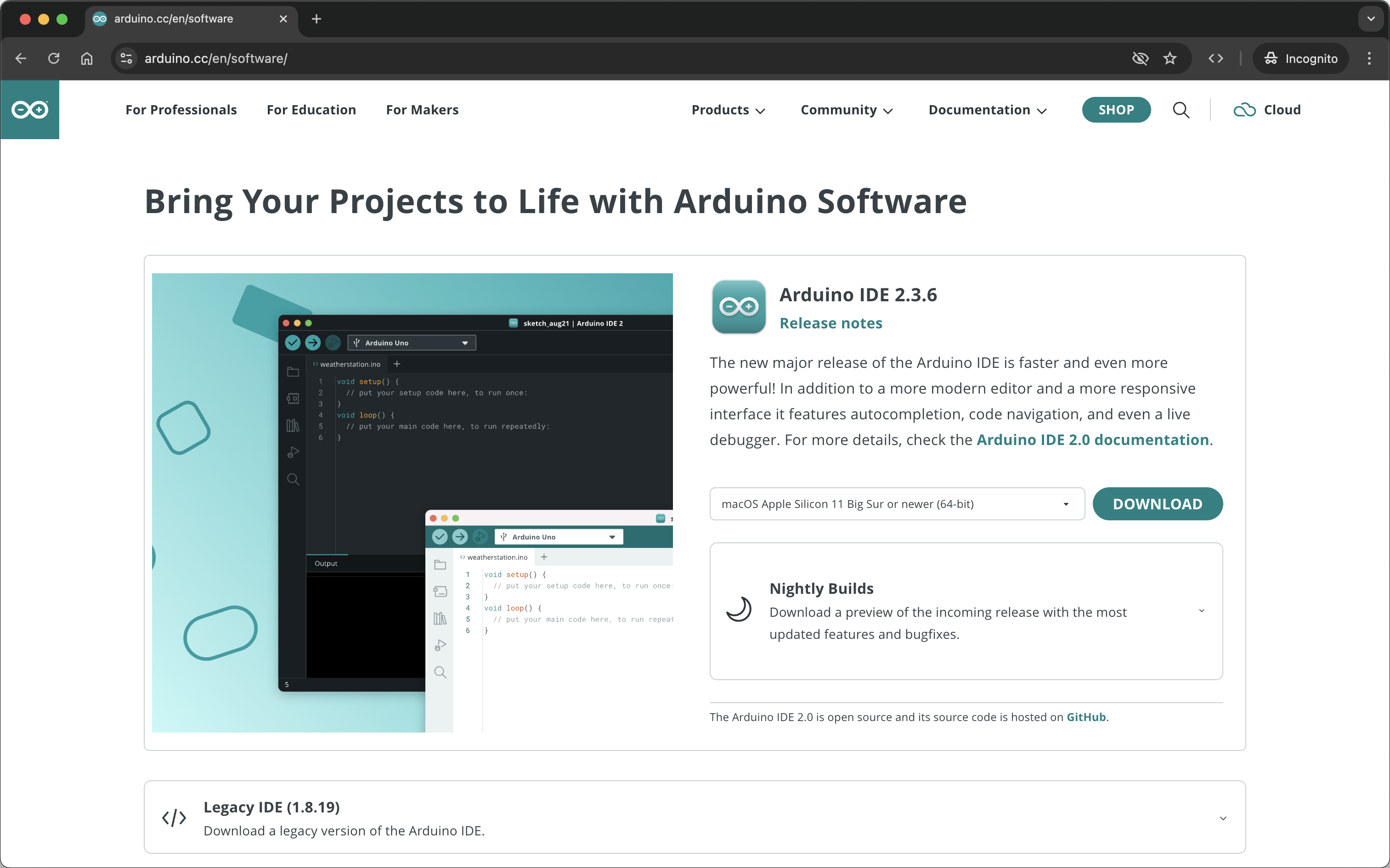

arduino.cc

2. 開発ボード情報のインストール

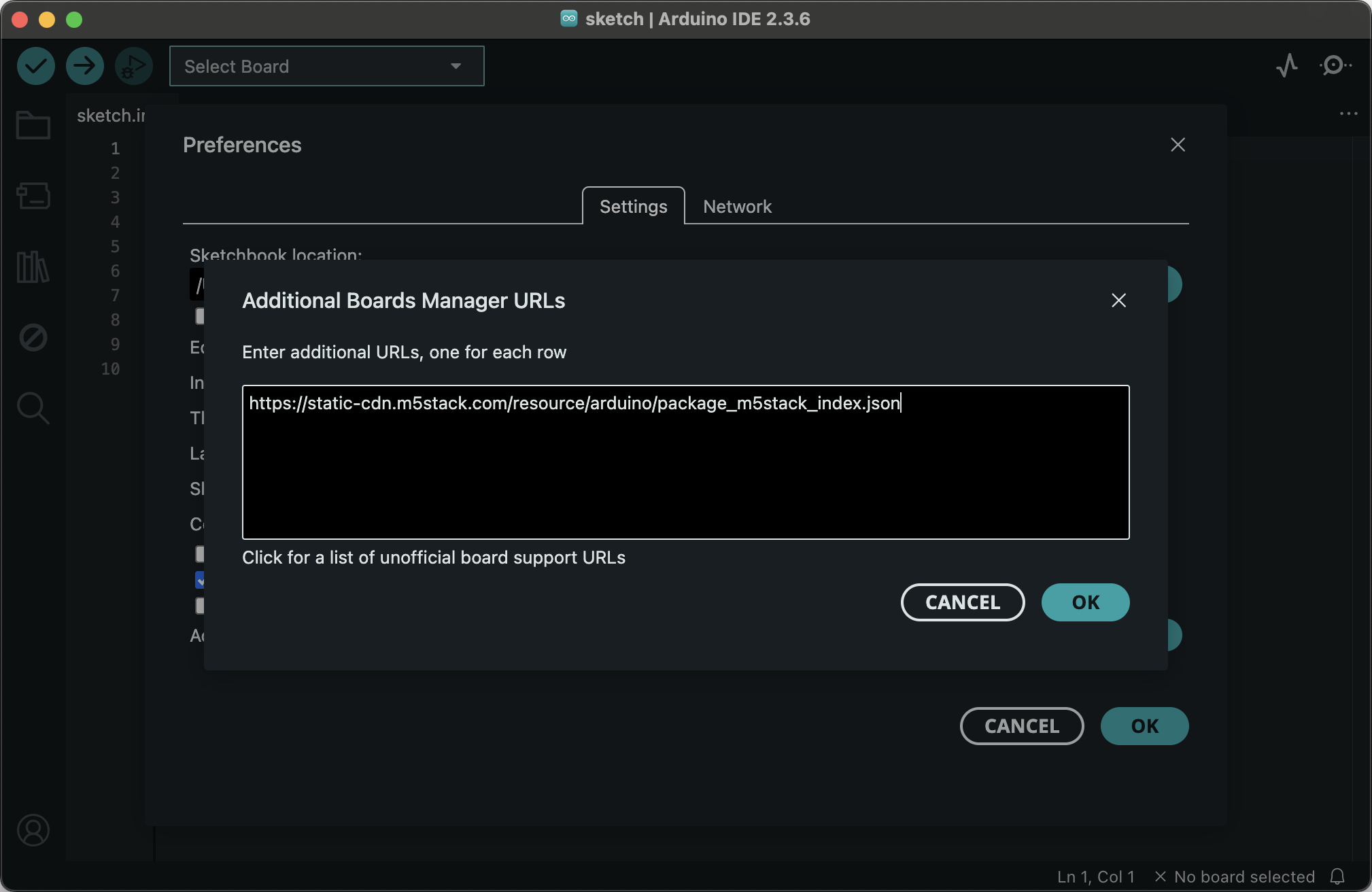

Additional Boards Manager URLs

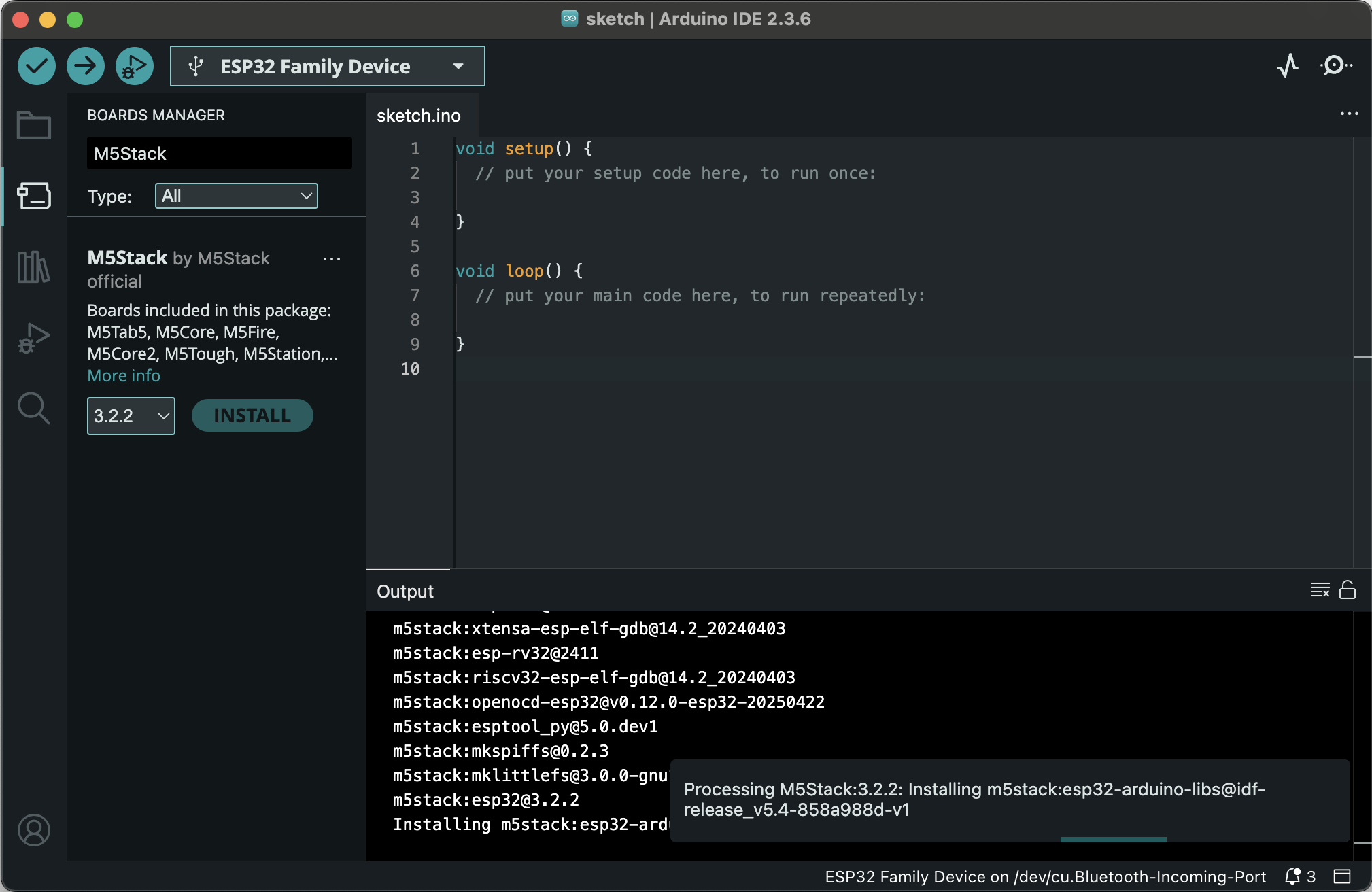

BOARDS MANAGER

3. M5Stack ライブラリのインストール

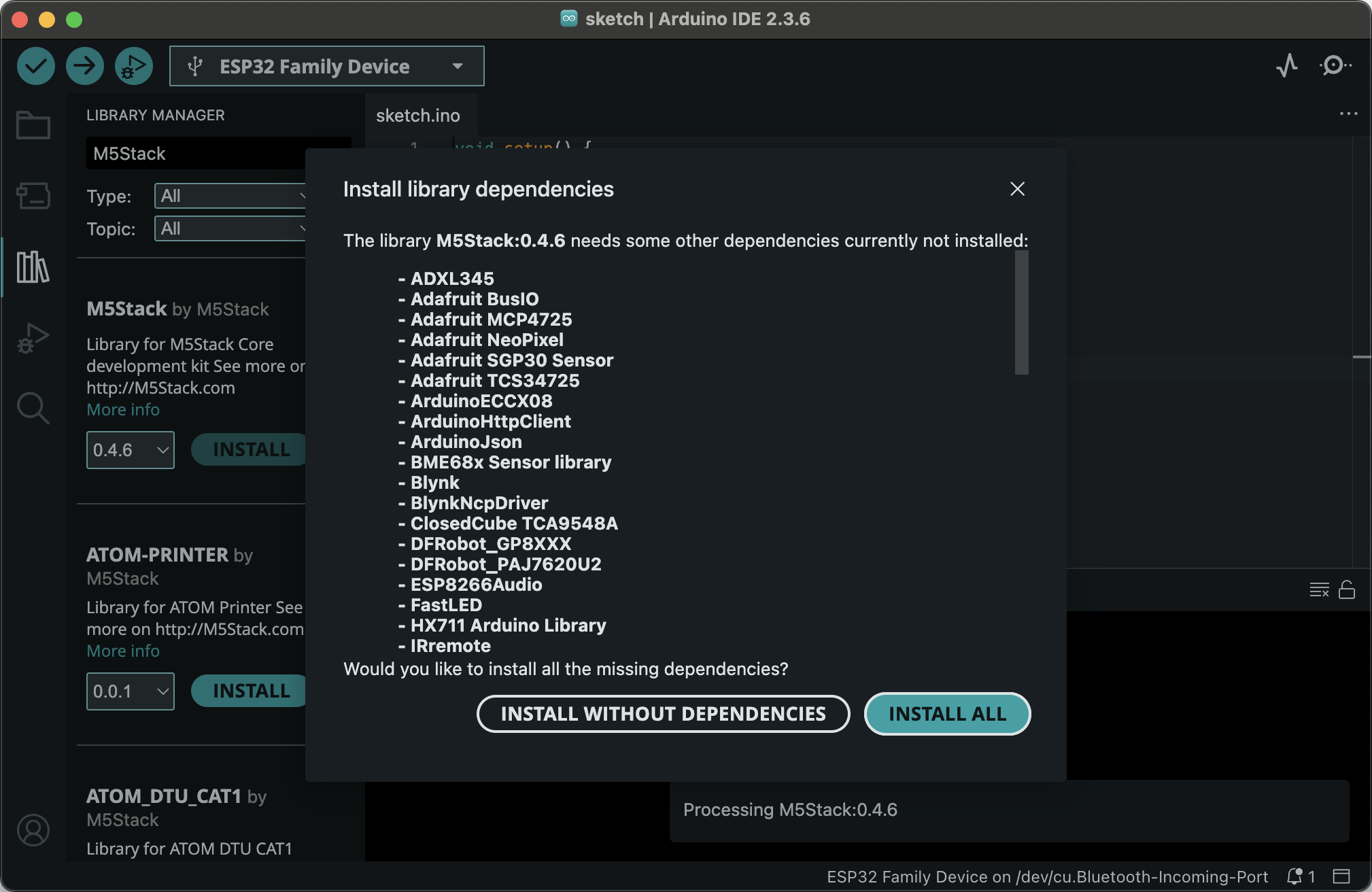

LIBRARY MANAGER

4. 開発ボードを接続

CONNECT

Download Mode

5. 開発ボードとポートの選択

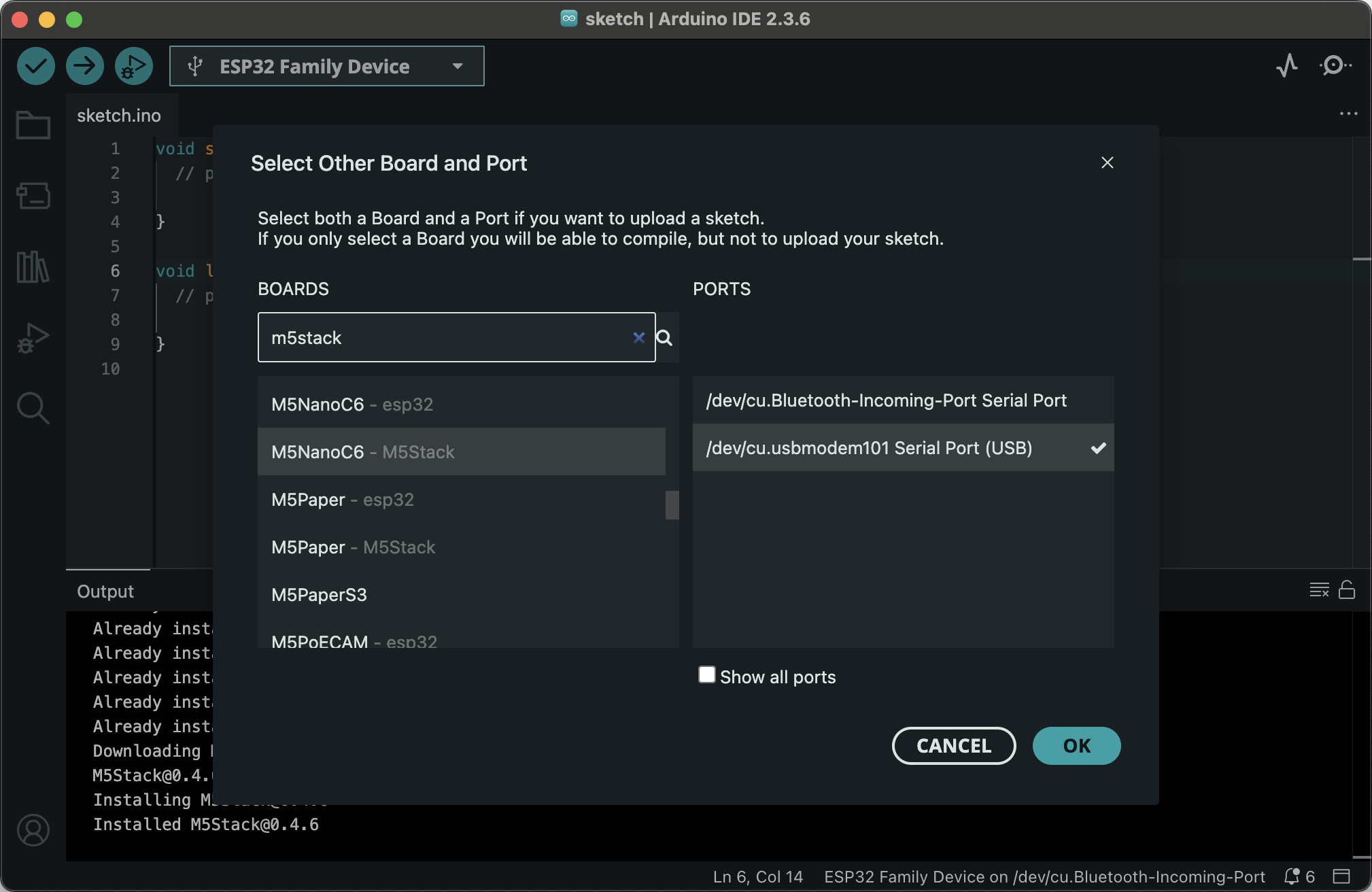

Select Other Board and Port

6. examples/ENV_PRO/ENV_PRO.ino コードの編集

  // examples/ENV_PRO/ENV_PRO.ino
  /**
  * @file ENV_PRO.ino
  * @author SeanKwok (shaoxiang@m5stack.com)
  * @brief
  * @version 0.1
  * @date 2024-01-30
  *
  *
  * @Hardwares: M5Core + Unit ENV_PRO
  * @Platform Version: Arduino M5Stack Board Manager v2.1.0
  * @Dependent Library:
  * M5UnitENV: https://github.com/m5stack/M5Unit-ENV
  * BME68x Sensor library: https://github.com/boschsensortec/Bosch-BME68x-Library
  * BSEC2 Software Library: https://github.com/boschsensortec/Bosch-BSEC2-Library
  */

  #include <bsec2.h>

  /**
  * @brief : This function checks the BSEC status, prints the respective error
  * code. Halts in case of error
  * @param[in] bsec  : Bsec2 class object
  */
  void checkBsecStatus(Bsec2 bsec);

  /**
  * @brief : This function is called by the BSEC library when a new output is
  * available
  * @param[in] input     : BME68X sensor data before processing
  * @param[in] outputs   : Processed BSEC BSEC output data
  * @param[in] bsec      : Instance of BSEC2 calling the callback
  */
  void newDataCallback(const bme68xData data, const bsecOutputs outputs,
                      Bsec2 bsec);

  /* Create an object of the class Bsec2 */
  Bsec2 envSensor;

  /* Entry point for the example */
  void setup(void) {
      /* Desired subscription list of BSEC2 outputs */
      bsecSensor sensorList[] = {
-         BSEC_OUTPUT_IAQ,          BSEC_OUTPUT_RAW_TEMPERATURE,
-         BSEC_OUTPUT_RAW_PRESSURE, BSEC_OUTPUT_RAW_HUMIDITY,
-         BSEC_OUTPUT_RAW_GAS,      BSEC_OUTPUT_STABILIZATION_STATUS,
+         BSEC_OUTPUT_IAQ,            BSEC_OUTPUT_CO2_EQUIVALENT,
+        BSEC_OUTPUT_RAW_TEMPERATURE, BSEC_OUTPUT_RAW_PRESSURE,
+        BSEC_OUTPUT_RAW_HUMIDITY,    BSEC_OUTPUT_STABILIZATION_STATUS,
         BSEC_OUTPUT_RUN_IN_STATUS };

      /* Initialize the communication interfaces */
      Serial.begin(115200);
      Wire.begin(21, 22);

      /* Valid for boards with USB-COM. Wait until the port is open */
      while (!Serial) delay(10);

      /* Initialize the library and interfaces */
      if (!envSensor.begin(BME68X_I2C_ADDR_HIGH, Wire)) {
          checkBsecStatus(envSensor);
      }

      /* Subsribe to the desired BSEC2 outputs */
      if (!envSensor.updateSubscription(sensorList, ARRAY_LEN(sensorList),
                                        BSEC_SAMPLE_RATE_LP)) {
          checkBsecStatus(envSensor);
      }

      /* Whenever new data is available call the newDataCallback function */
      envSensor.attachCallback(newDataCallback);

      Serial.println("BSEC library version " + String(envSensor.version.major) +
                    "." + String(envSensor.version.minor) + "." +
                    String(envSensor.version.major_bugfix) + "." +
                    String(envSensor.version.minor_bugfix));
  }

  /* Function that is looped forever */
  void loop(void) {
      /* Call the run function often so that the library can
      * check if it is time to read new data from the sensor
      * and process it.
      */
      if (!envSensor.run()) {
          checkBsecStatus(envSensor);
      }
  }

  void newDataCallback(const bme68xData data, const bsecOutputs outputs,
                      Bsec2 bsec) {
      if (!outputs.nOutputs) {
          return;
      }

      Serial.println(
          "BSEC outputs:\n\ttimestamp = " +
          String((int)(outputs.output[0].time_stamp / INT64_C(1000000))));
      for (uint8_t i = 0; i < outputs.nOutputs; i++) {
          const bsecData output = outputs.output[i];
          switch (output.sensor_id) {
              case BSEC_OUTPUT_IAQ:
                  Serial.println("\tiaq = " + String(output.signal));
                  Serial.println("\tiaq accuracy = " +
                                String((int)output.accuracy));
                  break;
+            case BSEC_OUTPUT_CO2_EQUIVALENT:
+                 Serial.println("\tco2 = " + String(output.signal));
+.                break;
             case BSEC_OUTPUT_RAW_TEMPERATURE:
                  Serial.println("\ttemperature = " + String(output.signal));
                  break;
              case BSEC_OUTPUT_RAW_PRESSURE:
                  Serial.println("\tpressure = " + String(output.signal));
                  break;
              case BSEC_OUTPUT_RAW_HUMIDITY:
                  Serial.println("\thumidity = " + String(output.signal));
                  break;
-             case BSEC_OUTPUT_RAW_GAS:
-                 Serial.println("\tgas resistance = " + String(output.signal));
-                 break;
              case BSEC_OUTPUT_STABILIZATION_STATUS:
                  Serial.println("\tstabilization status = " +
                                String(output.signal));
                  break;
              case BSEC_OUTPUT_RUN_IN_STATUS:
                  Serial.println("\trun in status = " + String(output.signal));
                  break;
              default:
                  break;
          }
      }
  }

  void checkBsecStatus(Bsec2 bsec) {
      if (bsec.status < BSEC_OK) {
          Serial.println("BSEC error code : " + String(bsec.status));

      } else if (bsec.status > BSEC_OK) {
          Serial.println("BSEC warning code : " + String(bsec.status));
      }

      if (bsec.sensor.status < BME68X_OK) {
          Serial.println("BME68X error code : " + String(bsec.sensor.status));
      } else if (bsec.sensor.status > BME68X_OK) {
          Serial.println("BME68X warning code : " + String(bsec.sensor.status));
      }
  }

7. 実行

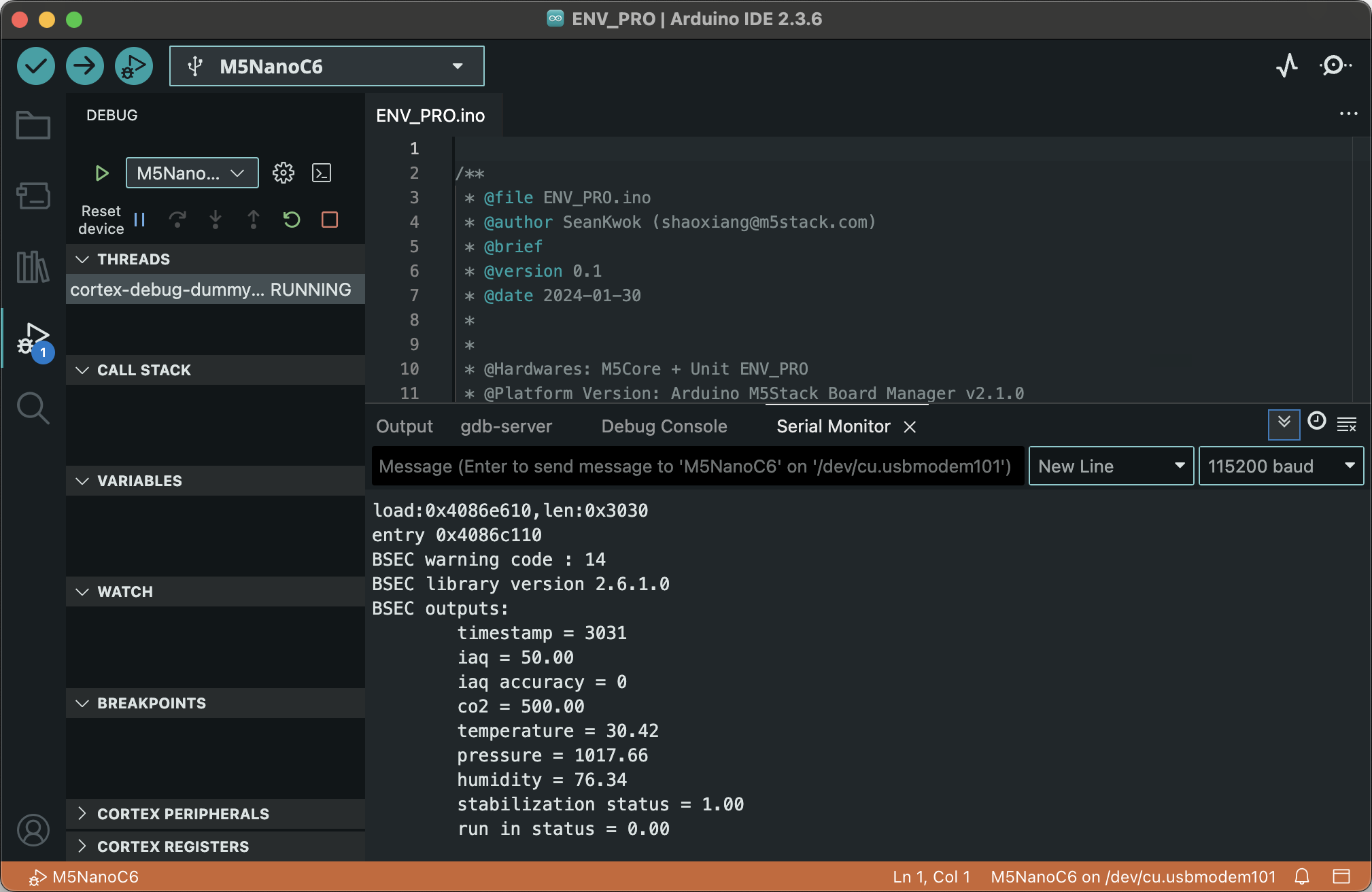

DEBUG
